Принцип работы дробилок молотковых с пневмозабором

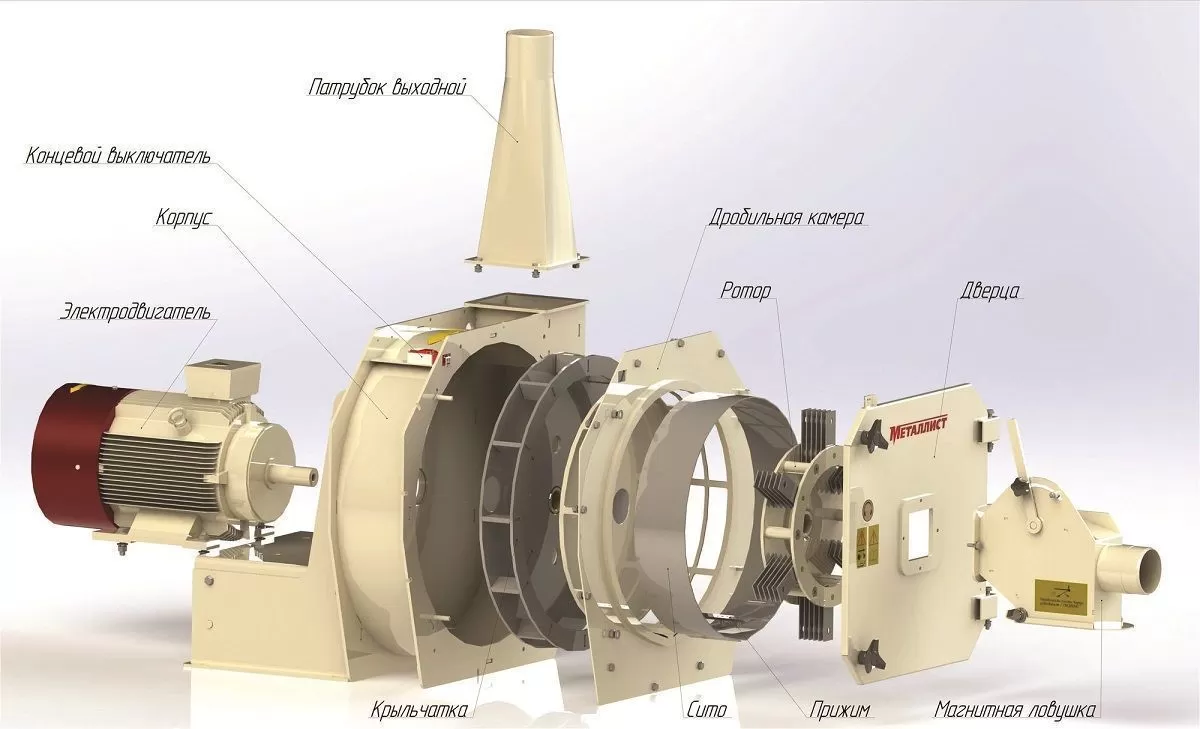

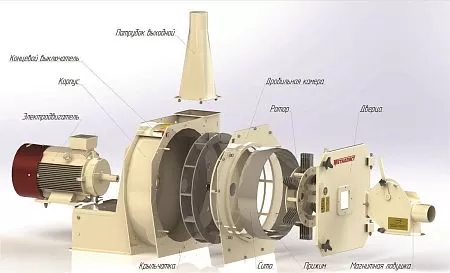

Принцип работы зернодробилки следующий. Предназначенное для измельчения зерно или зерносмесь, засасывается пневмосистемой через заборник (эксгаузер) и поступает по гибкому шлангу через улавливатель магнитных примесей и камней в молотковую камеру. В молотковой камере материал подвергается измельчению под действием быстро вращающихся (с окружной скоростью до 80 м/сек) молотков. Измельченный материал, после прохождения через сито, поступает в диффузорную камеру, а затем на вход в вентиляторную камеру. Из вентиляторной камеры помол зерна пневмосистемой подается в смеситель кормов.Модельный ряд и характеристики
|
|
ДКМП-1,6 |
ДКМП-2,0 |
ДКМП-3,0 |
ДКМП-3,7 |
ДКМП-5,5 |
|
Производительность (пшеница) до, кг/ч |
до 1500 |
до 1800 |
до 2700 |
3600 | 4800 |
|
Установленная мощность привода, кВт |
15,0 |
18,5 |
30,0 |
37,0 | 55,0 |
|
Количество молотков, шт |
32 |
44 |
42 |
42 |
44 |
| Количество осей в роторе, шт | 4 | 4 | 7 | 7 | 4 |
|
Масса, кг |
204 |
308 |
450 |
455 |
650 |
|
Габаритные размеры (ДхШхВ), мм |
1093/731/1121 |
1198/731/1121 |
1369/900/1458 |
1354/900/1458 |
1425/870/1505 |
При производстве молотков зернодробилки используется конструкционная сталь, обладающая повышенной износостойкостью и позволяющая увеличить ресурс использования, сокращая тем самым время на текущий ремонт. Крупность помола зависит от диаметра отверстий в сите установленного в корпусе дробилки. В стандартную комплектацию дробилки входит: молотковая дробилка, заборник для зерна (эксгаузер), магнитная ловушка, комплект шлангов для забора зерна и подачи продукта в смеситель, запасной комплект молотков, дополнительный комплект сит.
