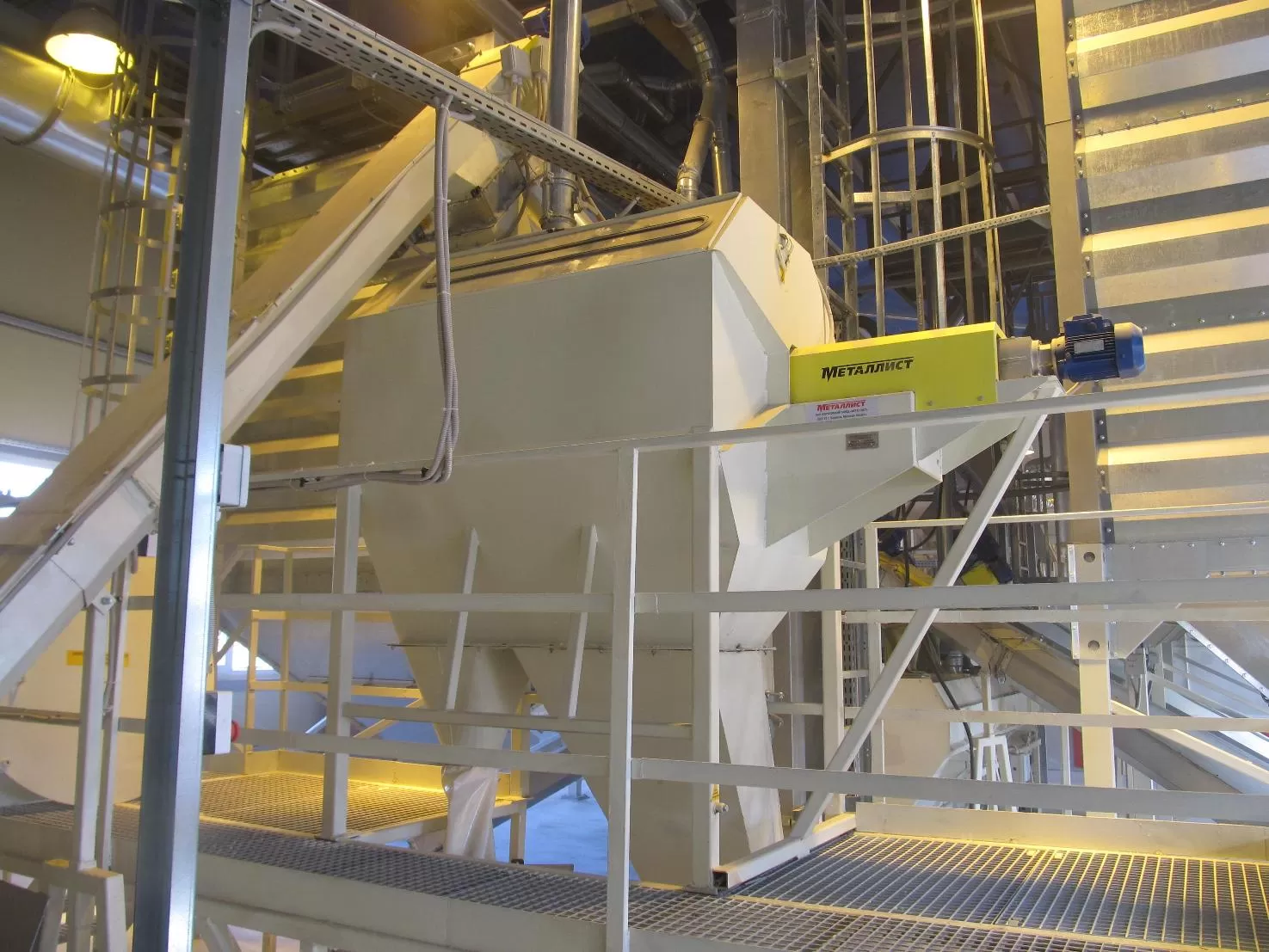

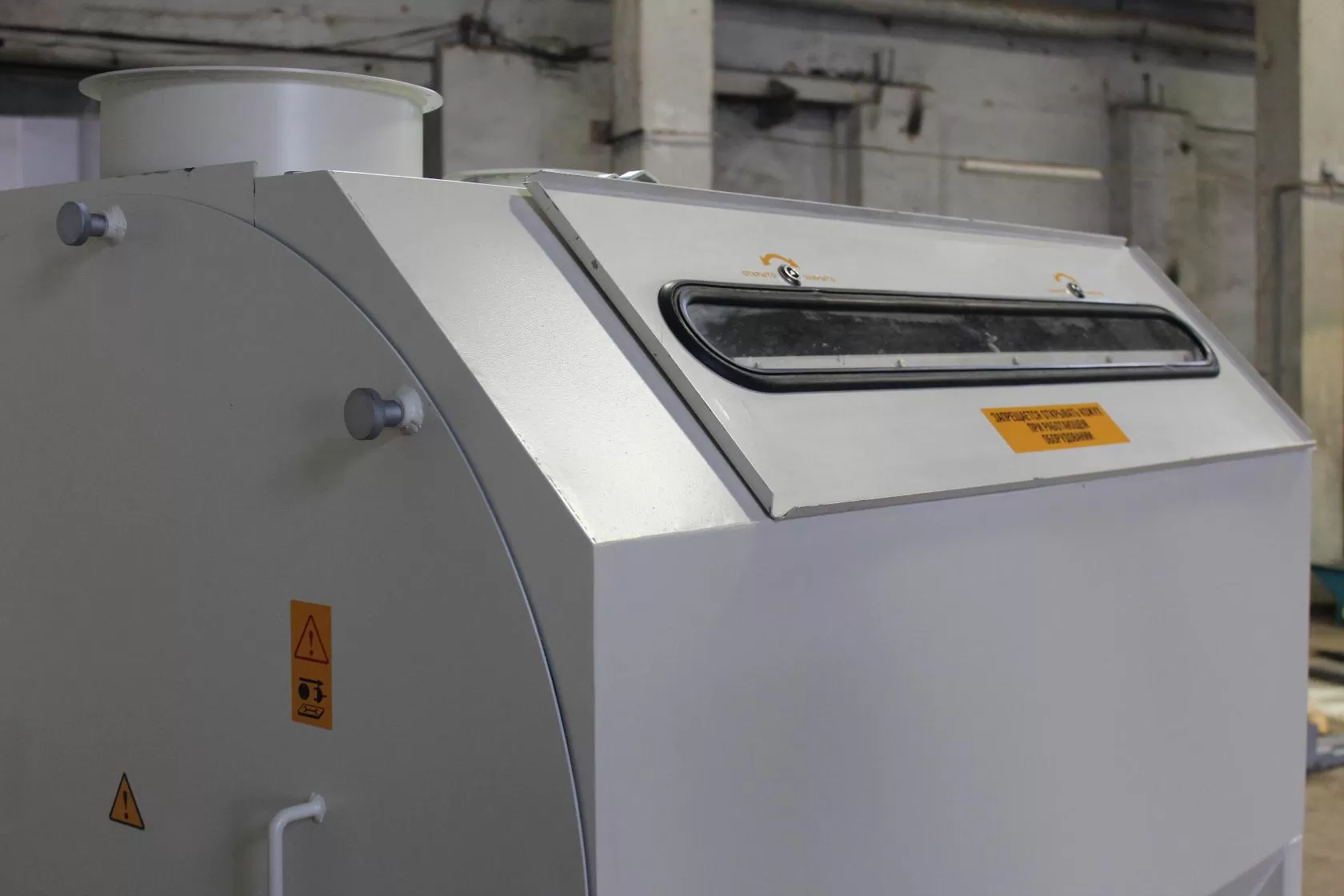

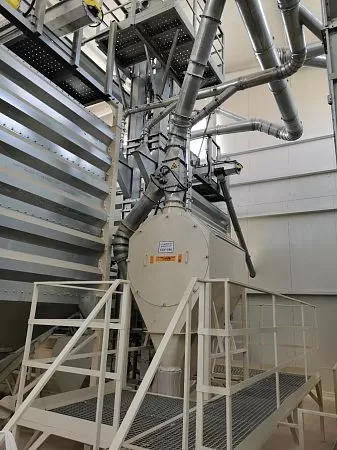

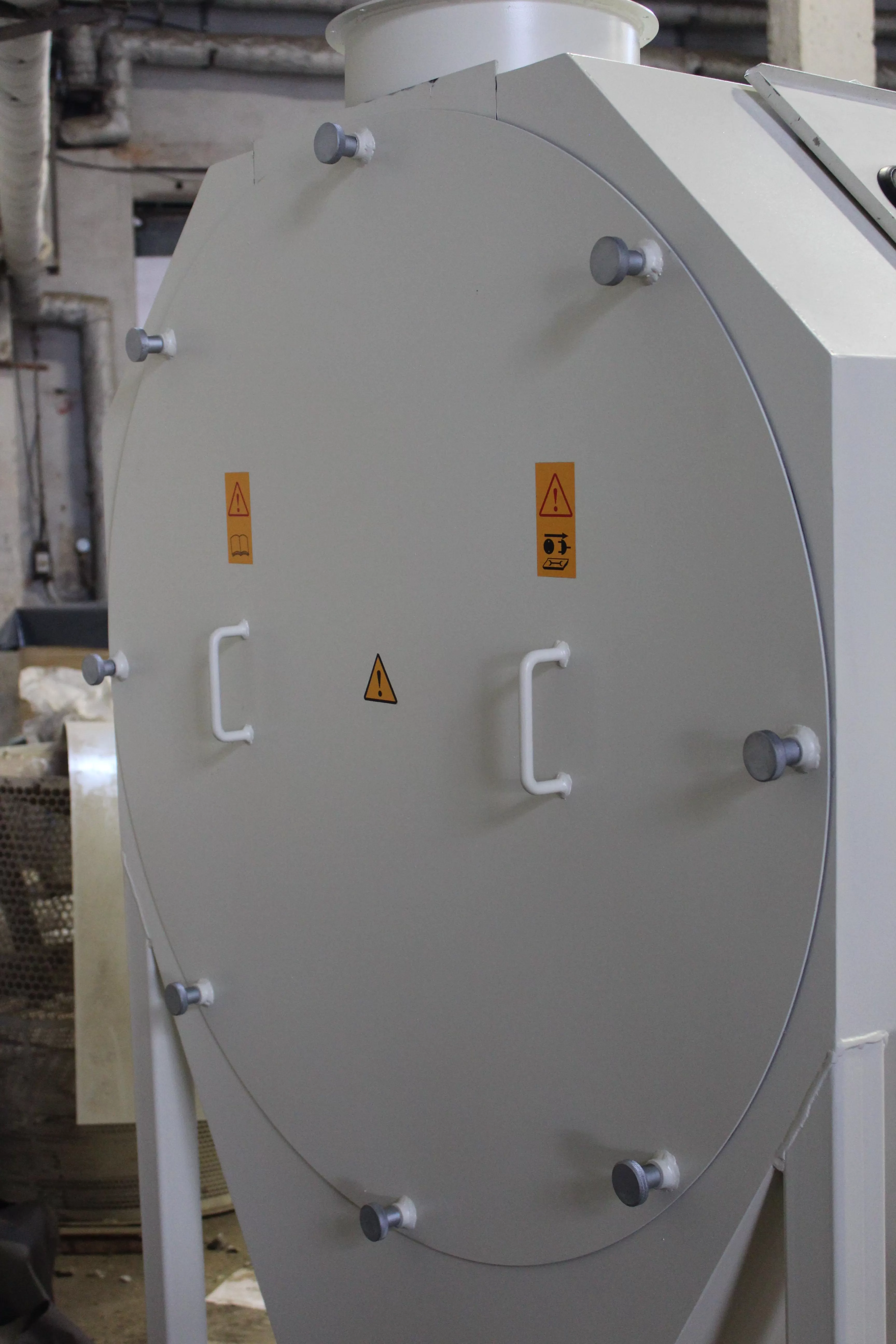

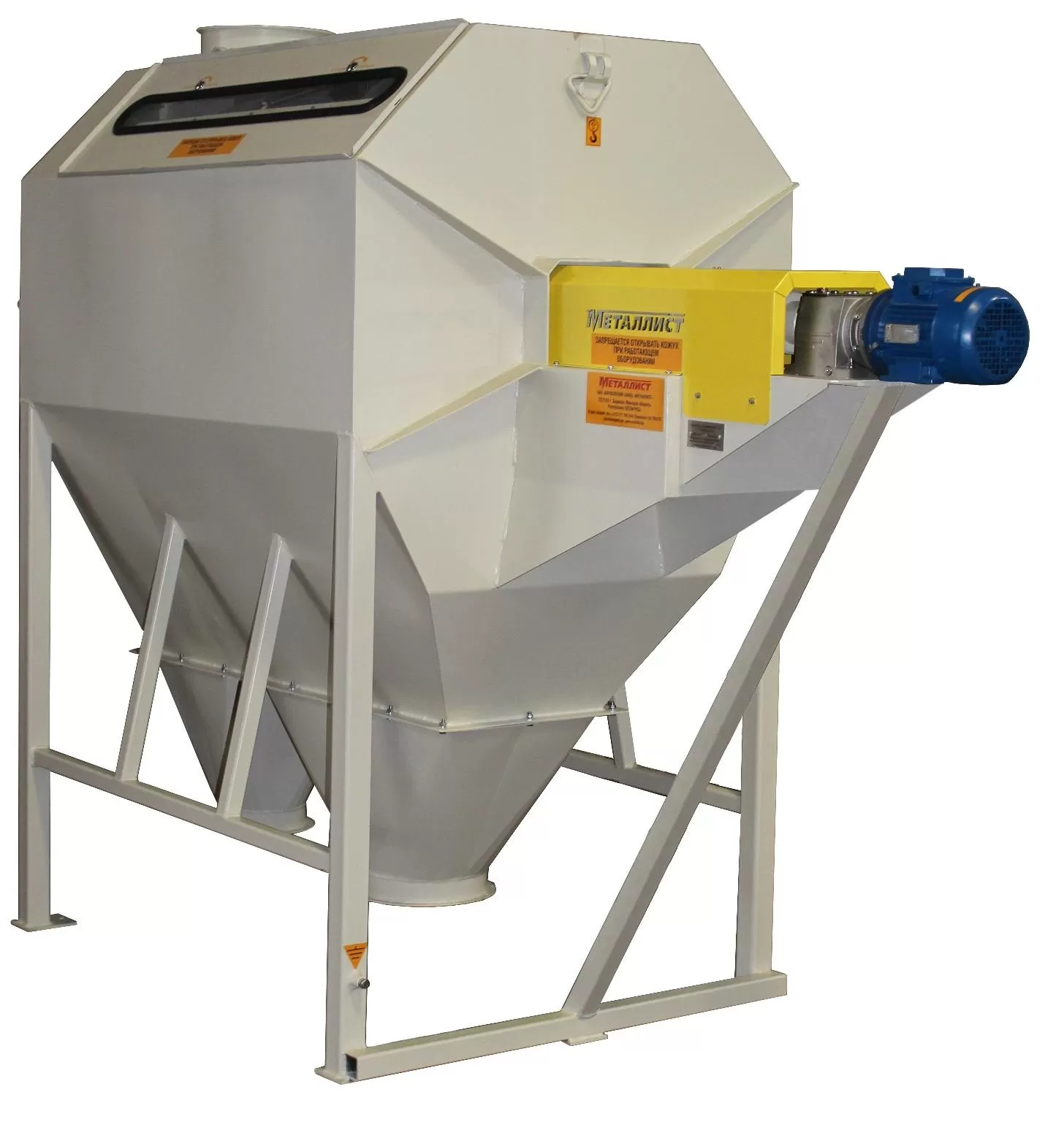

Корпус, изготовленный из листовой стали, имеет рабочую камеру, где установлен ситовой барабан. На одной торцовой стенке корпуса с внешней стороны приварен П-образный кронштейн, служащий для установки подшипниковых опор приводного вала и узлов привода. Отверстие на другой стенке предназначено для установки ситового барабана, его закрывают крышкой. Ситовой барабан с горизонтальной осью вращения закреплен консольно на приводном валу, приводится в движение цилиндрическим мотор-редуктором через муфту, и является основным рабочим органом. Он состоит из сферического днища, приёмной части сита с отверстиями размером 20 (14) мм и сходовой- с отверстиями размером (12) 10 мм. На внутренней поверхности ситового барабана приварена винтообразная лопасть. Она выполнена из листовой стали и служит для ускорения вывода примесей из скальператора. Щётка-очиститель с эластичными прутками расположена сверху вдоль образующей ситового барабана, и закреплена в держателе, откидывающемся на шарнирах. Приёмное устройство состоит из патрубка и наклонного лотка.
Принцип работы скальператора заключается в последовательной очистке зерна от крупных примесей. Исходная зерновая смесь равномерно через приёмный патрубок поступает по лотку внутрь приёмной части ситового барабана. Проходя через его отверстия, зерно освобождается от крупных примесей, выводится из машины. Примеси, постепенно перемещаясь к открытой части ситового барабана, сбрасываются винтовой лопастью в выпускной патрубок для отходов.
Технические характеристики
Технические характеристики | СБУ-1/40 | СБУ-100Б |
Производительность, т/час |
40 | 100 |
Мощность эл.двигателя, привода, кВт |
0,75 | 1,5 |
Габаритные ситового барабана, мм: - диаметр внутренний - длина |
950 1 078 |
1200 1130 |
Частота вращения ситового барабана, об/мин | 60,5 | 54 |
Габаритные размеры, мм: - длина - ширина - высота |
2 635 1 150 2 170 |
3 300 1 430 2 100 |
Масса, кг | 547 | 750 |
