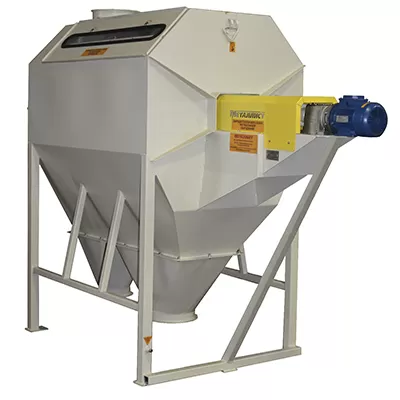

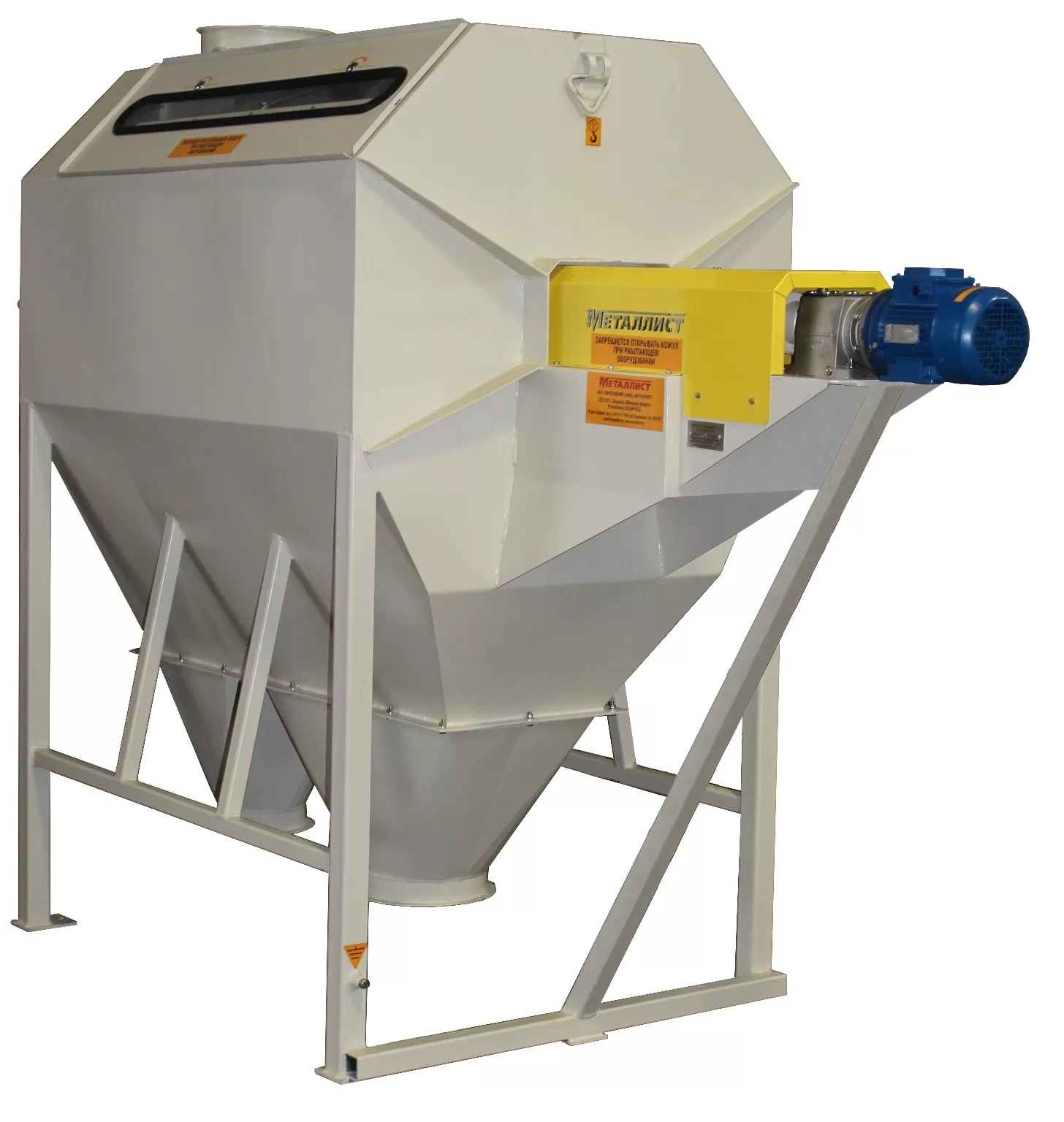

Скальператор барабанный (СБ) представляет собой надежный современный барабанный очиститель и предназначен для предварительной очистки зерновых, зернобобовых культур и выделения грубых крупных посторонних и соломистых примесей с целью предохранения от засорения приемно-распределительных устройств зерноочистительного оборудования.

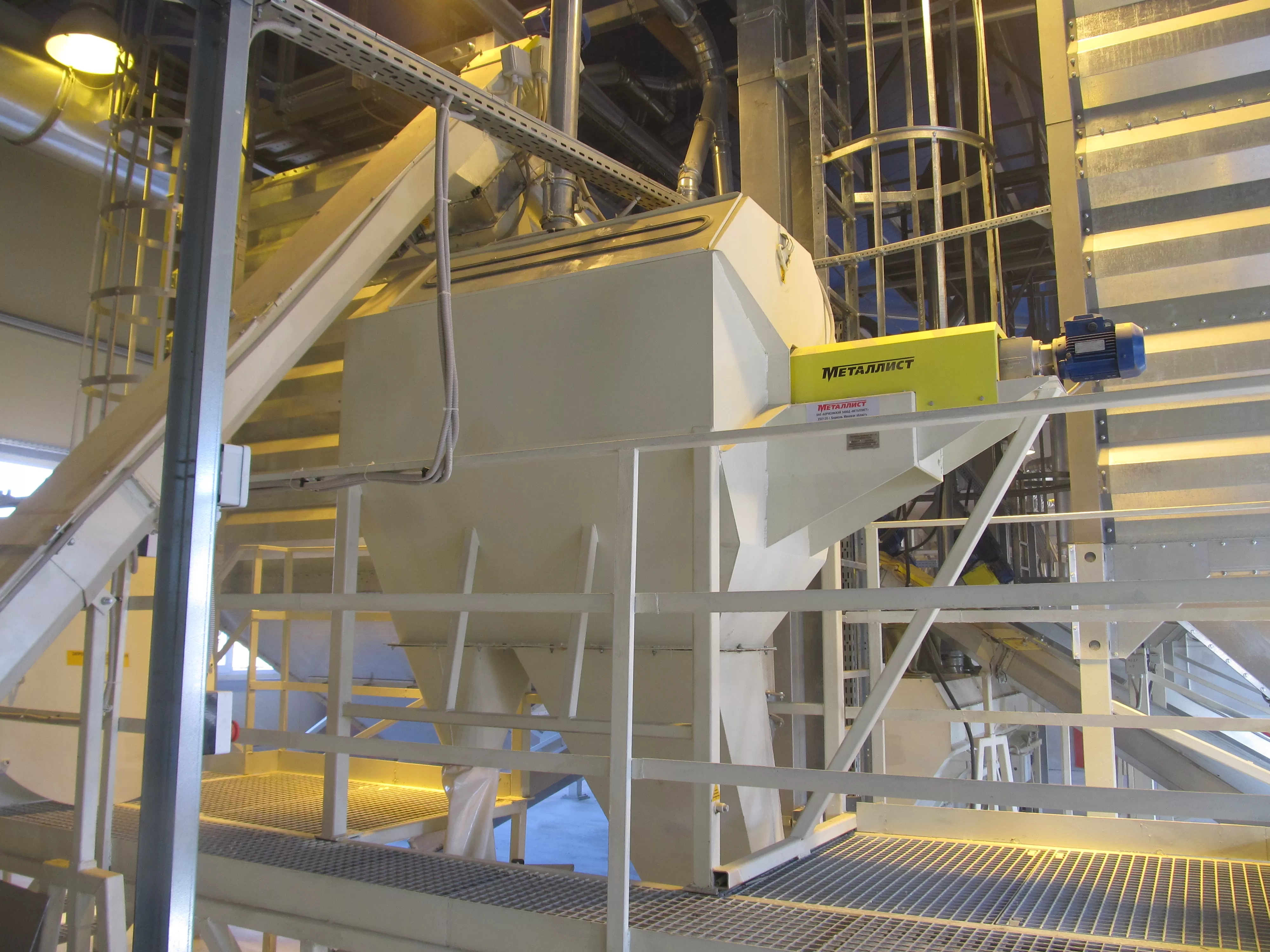

Устанавливается в зерноочистительных линиях для послеуборочной обработки зерна, а также в зерноочистительных отделениях элеваторов на хлебоприемных предприятиях.
Скальператор обеспечивает прием поступающего зернового вороха, выделение крупных посторонних и соломистых примесей, путем просеивания зерна и зернобобовых культур через установленные на барабане сита. Для выделения легких примесей используется при соединенная при необходимости система аспирации скальператора.
Размер выделяемых крупных примесей определяется размером ячейки установленного на барабане сита.
Конструкция СБУ-100Б имеет в стандартной комплектации опцию обвода продукта.

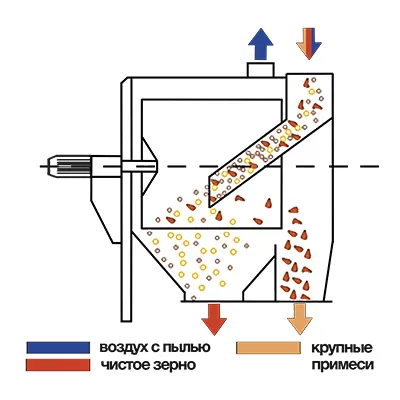

Принцип работы
Продукт подается через устройство загрузки с загружающим распределительным клапаном с электроприводом типа «Байпас», и перемещается во вращающийся барабан. В случае необходимости распределительный клапан перекрывается в положение «Закрыто», и зерно минуя барабан идет в зону выгрузки очищенного зерна скальператора.Продвигаясь по длине барабана за счет его вращения, зерно проходит через ячейки сита, и попадает в зону выгрузки зерна. Крупные примеси и отходы подаются на выход барабана и попадают в зону выгрузки крупных отходов. Легкие отходы и пыль отводятся из рабочей зоны через воздушный патрубок в подключенную систему аспирации.
Технические характеристики
| СБУ-1/40 | СБУ-100Б | |
| Производительность, т/ч* | 40 | 80 |
| Мощность привода, кВт: | 0,75 | 1,5 |
| Размеры ситового барабана, мм: | ||
| - диаметр внутренний | 950 | 1200 |
| - длина | 1078 | 1130 |
| Частота вращения ситового барабана, об/мин | 60,5 | 54 |
| Габаритные размеры, мм: | ||
| - длина | 2635 | 3300 |
| - ширина | 1150 | 1430 |
| - высота | 2170 | 2100 |
| Масса, кг | 547 | 750 |
