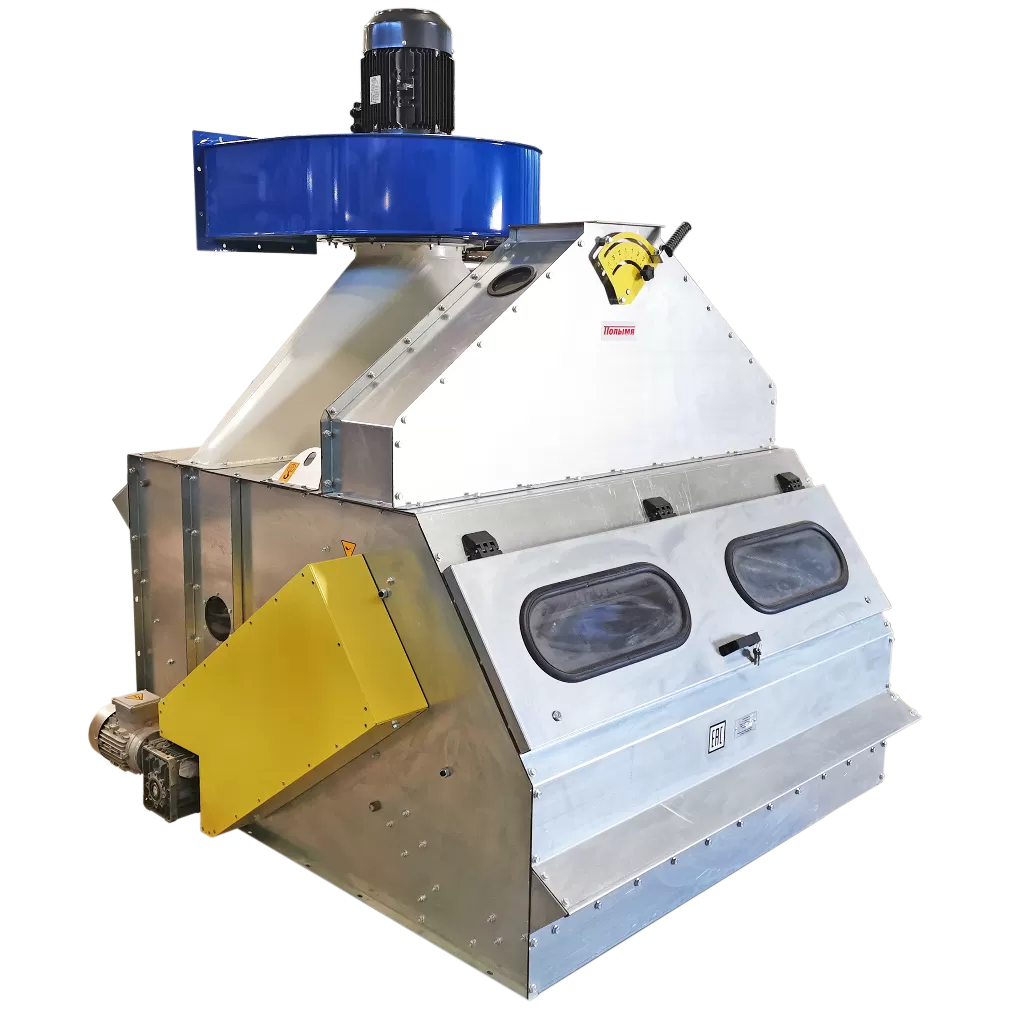

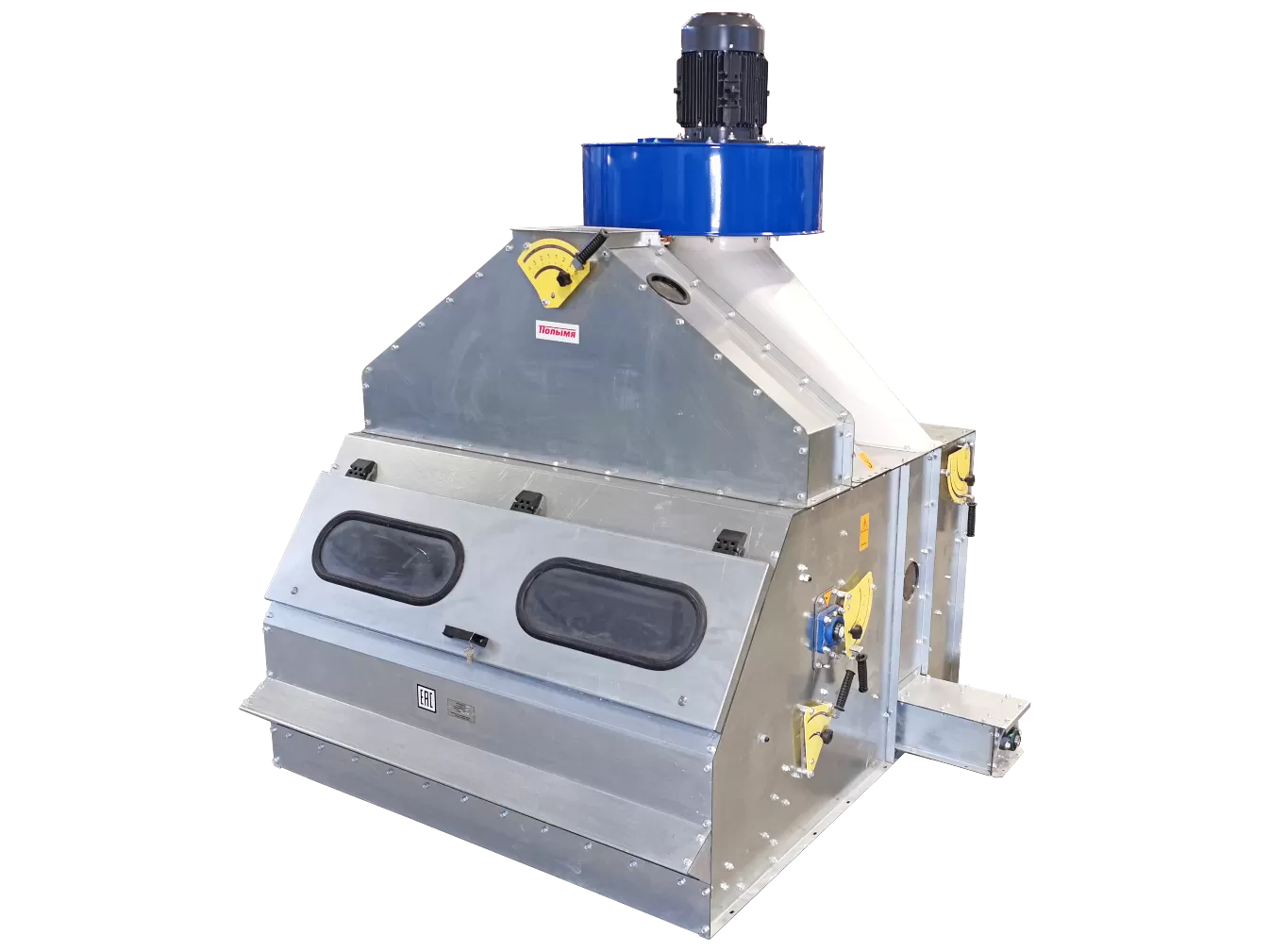

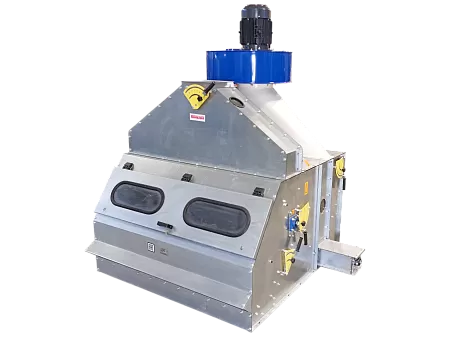

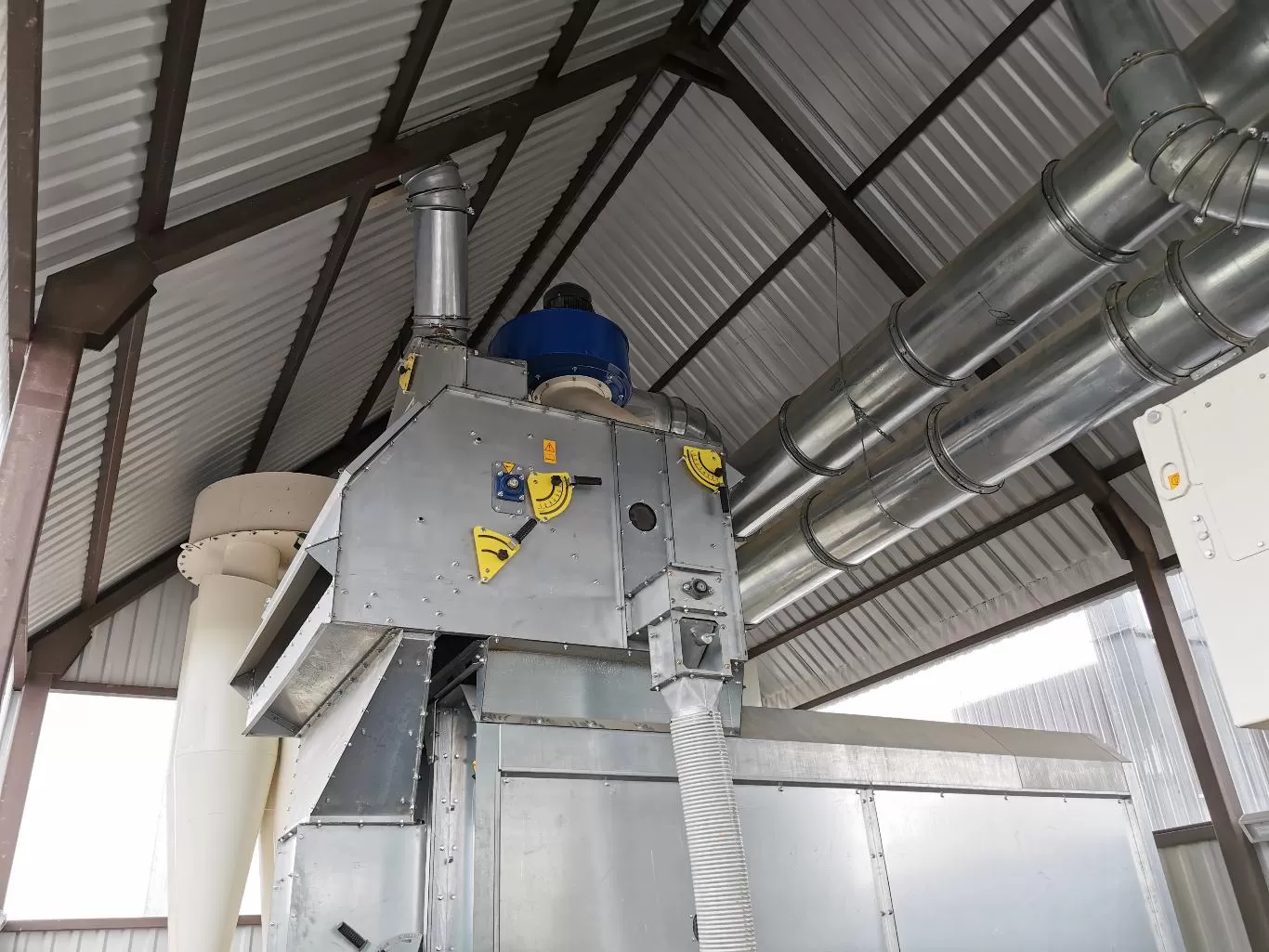

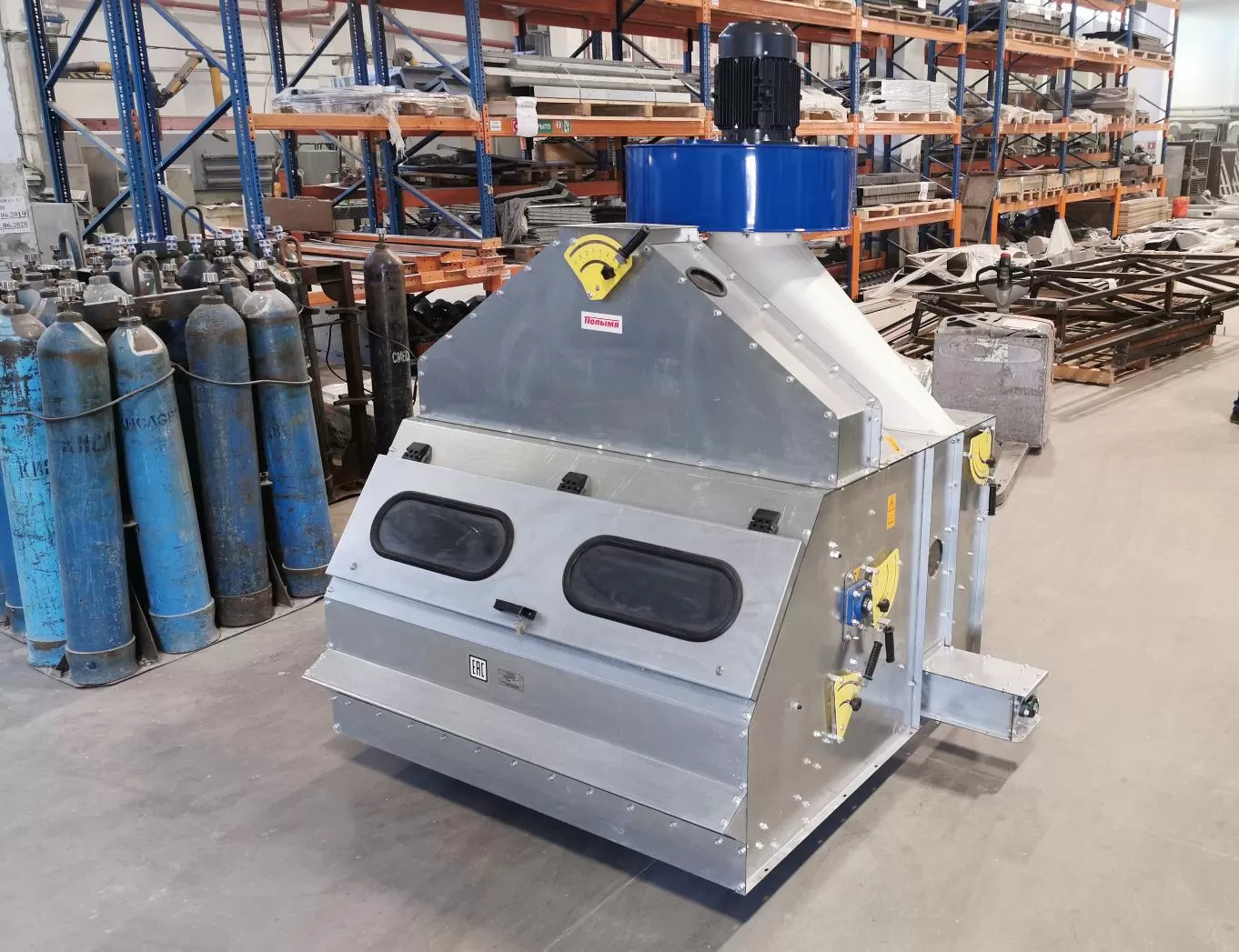

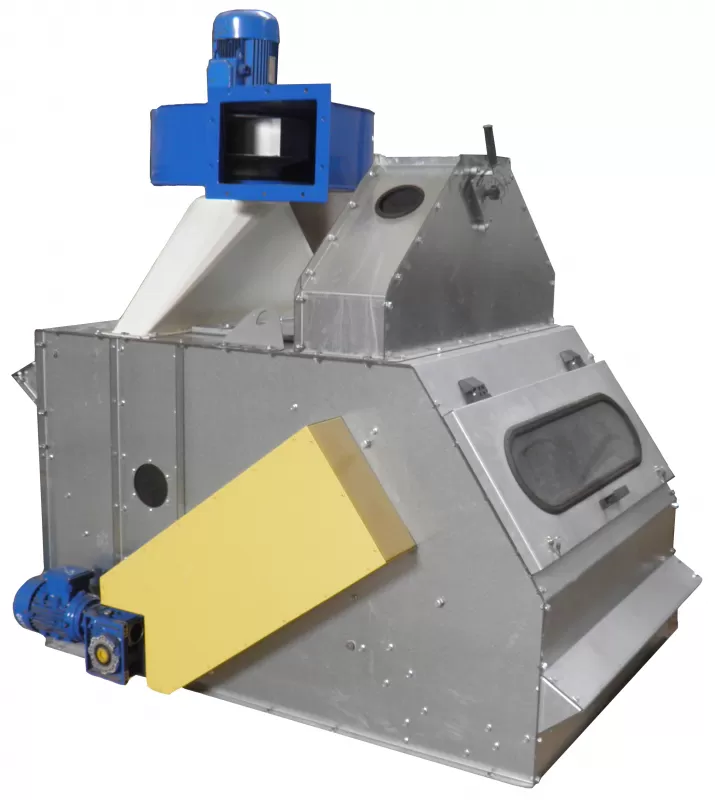

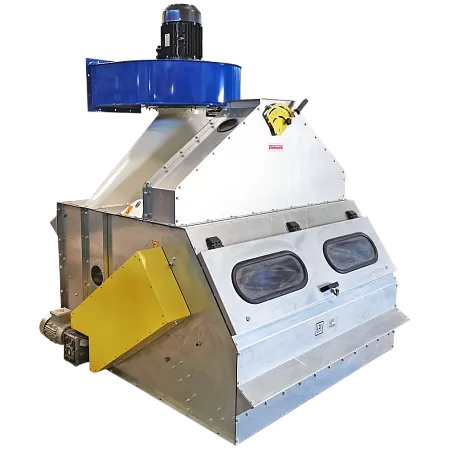

Степень очистки от легких примесей составляет 85 %. СВ может устанавливаться как в системе самотечного транспорта, так и отдельно для очистки от легких примесей. Корпусные детали СВ изготовлены из высококачественной оцинкованной стали, что обеспечивает повышенную долговечность конструкции.

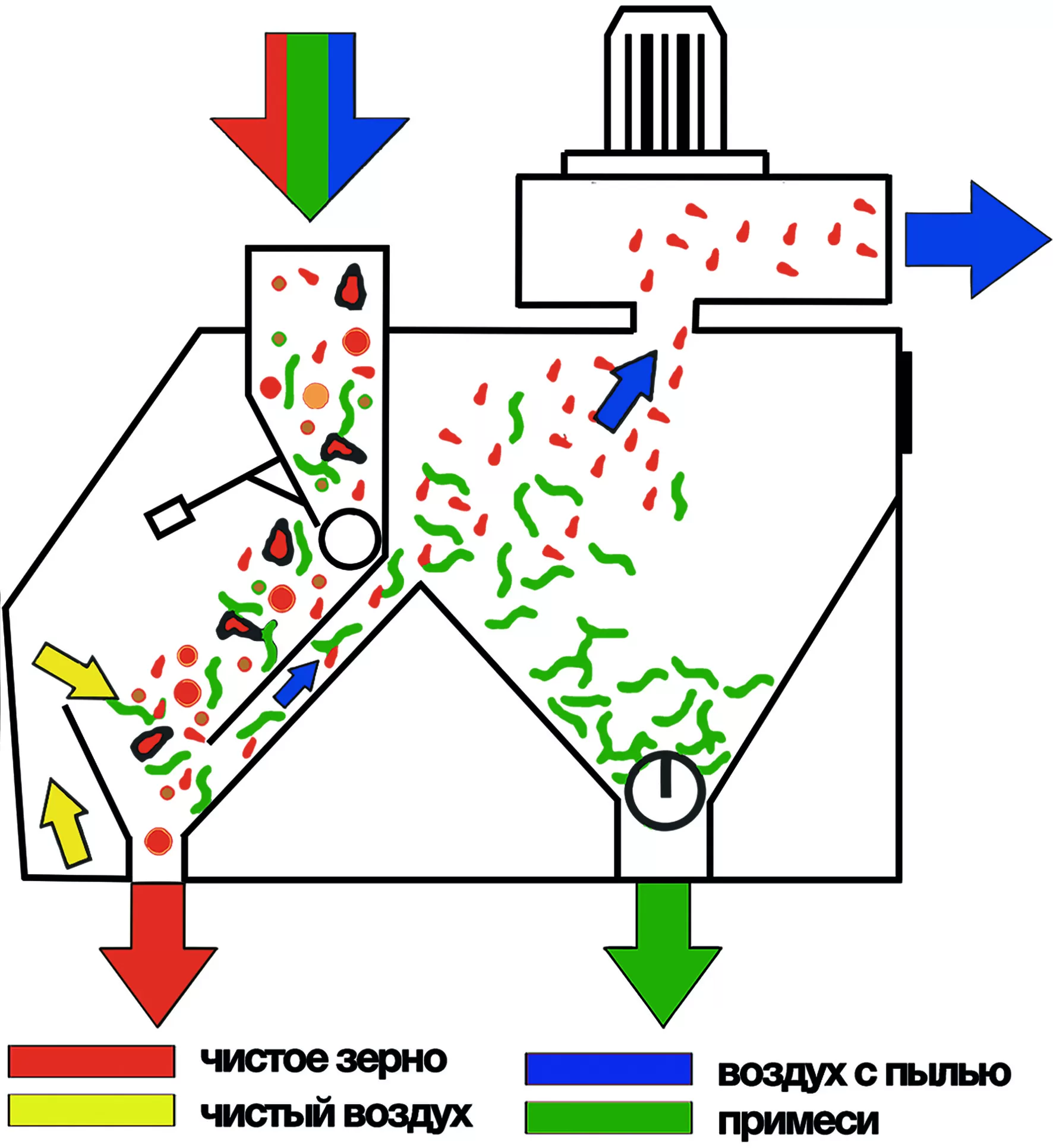

Принцип работы:

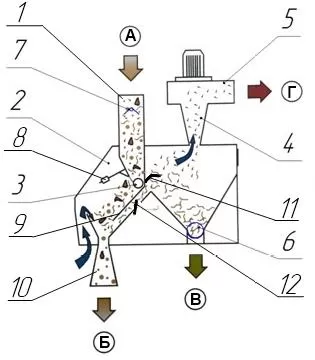

Культура подается в приемный лоток (1), выполняющий функцию накопительного бункера, в основании которого расположен распределительный барабан (3). Вращаясь барабан формирует равномерный слой культуры, толщина которого регулируется положением грузов на заслонке (8). Продукт движется по склизу (9) и падает в выходной лоток чистого продукта (10). Под склизом (9) расположен воздушный канал, связанный с вентиляторной камерой, в который засасывается пыль и легкие примеси из падающего слоя культуры. Сила всасывания в воздушном канале регулируется заслонкой подсоса (12). На выходе воздушного канала в вентиляторную камеру установлена регулируемая заслонка (11), которая препятствует попаданию легких примесей в вентилятор (5). Легкие примеси опадают на дне вентиляторной камеры и, шнеком (6), выводятся в выходной лоток. Пыль подается вентилятором в циклон-пылеотделитель.
Основные технические данные
| Технические характеристики | СВ-100 | СВ-150 |
|
Производительность (по пшенице)*, т/час: |
70 |
130 |
|
Мощность привода (без СВ или СВО), кВт: - вентилятора - привод шнека отвода отходов и распределяющего барабана |
4,0 0,75 |
5,5 0,75 |
| Расход воздуха, м3 | 6000 | 10000 |
|
Габаритные размеры, мм: - длина - ширина - высота |
1 786 1 650 2 115 |
1 780 2 169 2 371 |
| Масса, кг | 410 | 620 |
